輕鋼別墅墻體施工過程講解-輕鋼結構房屋施工過程（2）

上次簡單介紹了《輕鋼結構房屋施工過程（1）：輕鋼別墅地基怎么做？》

今天再介紹一下輕鋼結構別墅墻體施工怎么做

墻體施工大概流程就是：選料——墻體拼裝——墻體定位放線——墻體組裝——墻體校正。

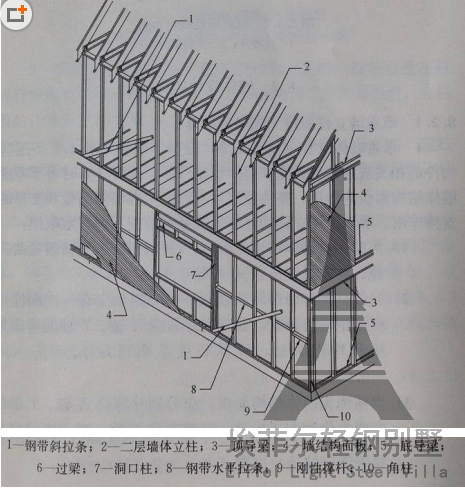

上圖為輕鋼結構龍骨墻體示意圖和說明

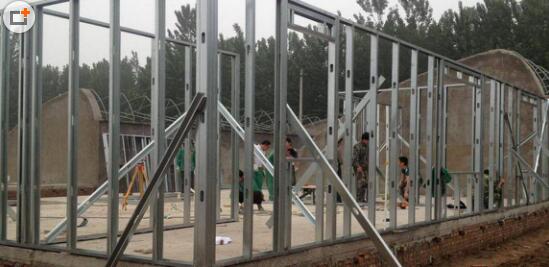

上圖為輕鋼龍骨墻體拼裝完成圖

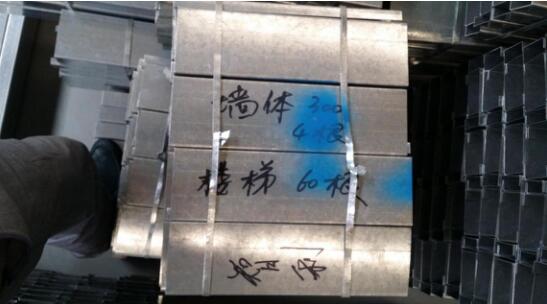

上圖：材料到現場后經過一個選料的過程，材料生產的時候已經把每個結構都標注出來了

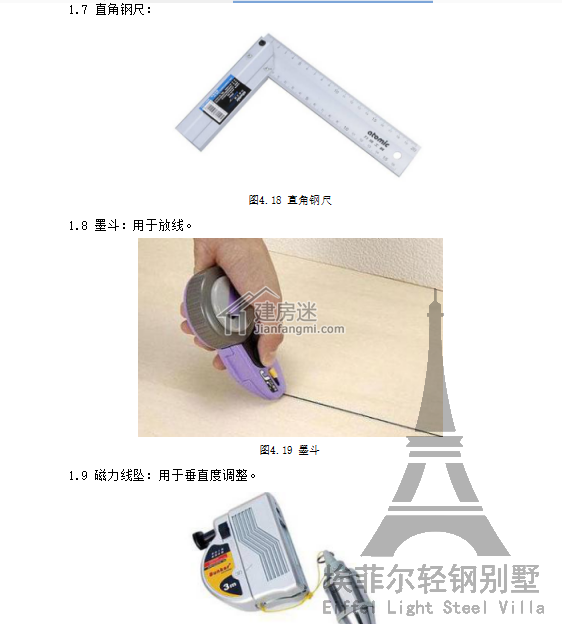

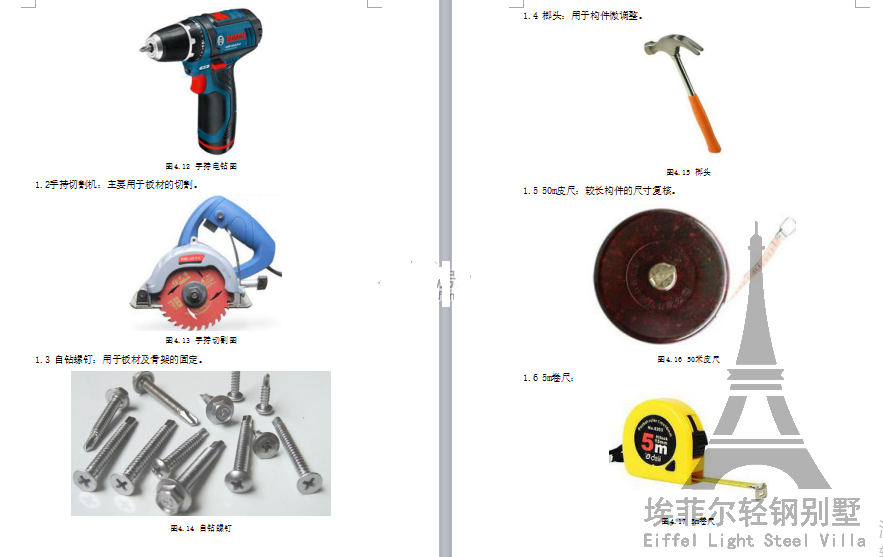

上圖為墻體施工過程中要用到的工具

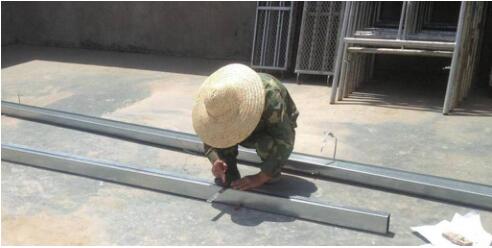

上圖為墻體拼裝前先找一塊比較平整的場地，先固定好拼裝基線再進行墻體結構拼裝

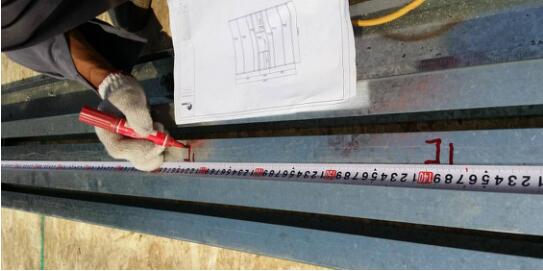

上圖為根據圖紙在頂導梁上進行標記放樣，便于后期拼裝

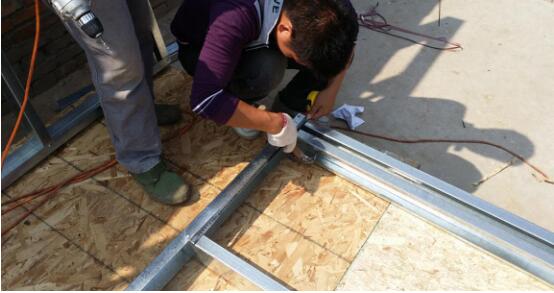

上圖為先拼裝出矩形結構，進行調整校正后固定下來，再在矩形里面安裝其他立桿

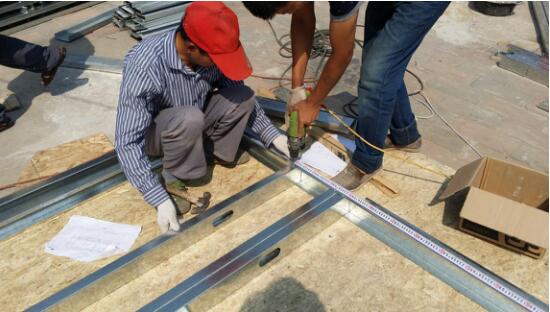

上圖為進行墻體立桿固定

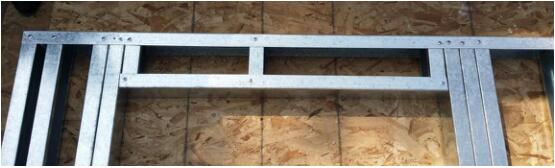

上圖：門窗處要進行加固處理，有助于墻體整體結構的穩定性

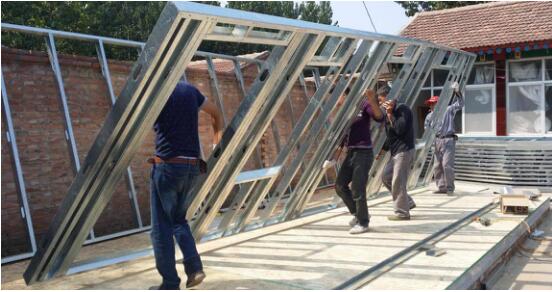

上圖為墻體拼裝完成先放在一邊，等待整體組裝

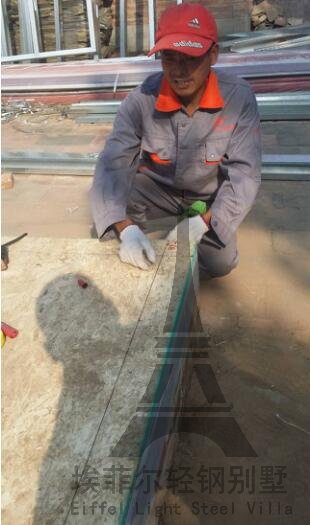

上圖為墻體組裝前的基礎放線工作，兩人配合利用墨斗彈線，一人將墨斗線頭拉出，另一人拿著墨斗盒，兩人對準每面墻體的點，將墻體骨架內邊線彈出

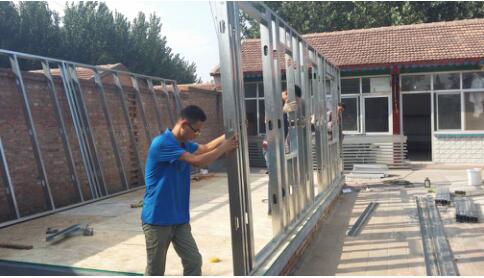

上圖為墻體組裝中

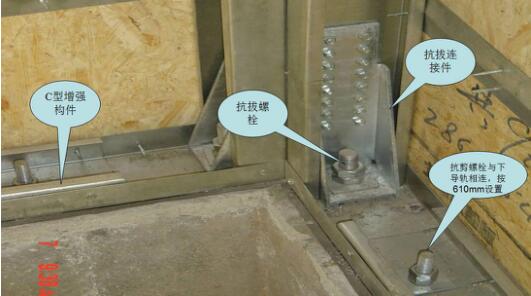

上圖為這是墻體與地基的連接處，進行抗剪抗拔處理，這也是抗震防風的主要原理

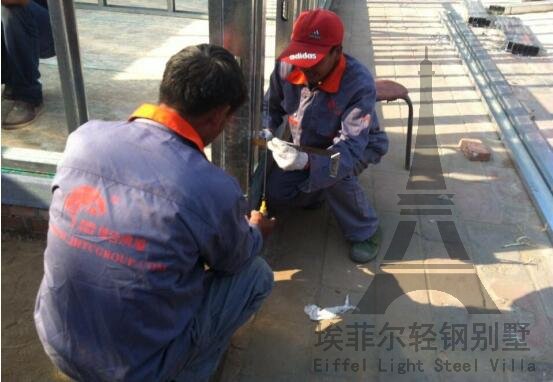

上圖為墻體前后方向垂直度調整：選取要調整的某墻體，將磁力線墜帶磁鐵側緊貼左側骨架頂部邊緣，垂線下垂2米，測量頂部與底部的垂線到骨架外立面的距離

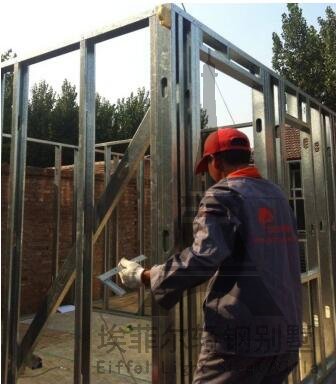

上圖為墻體左右方向垂直度調整圖

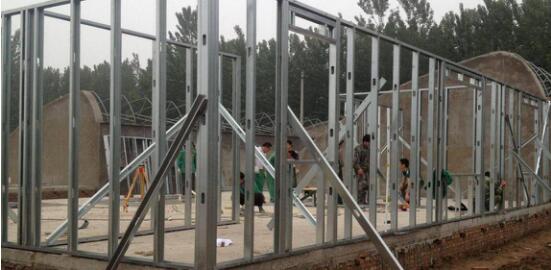

上圖：一層墻體結構施工到這里就完成了，這就是墻體施工的大致過程，可能梳理的不夠細致，主要是相關數據沒有體現在里面，除了這個，這其中可能還多有不足之處，望大家多多指點才是，期待跟大家多點探討的機會！
